Herstel onder én boven water

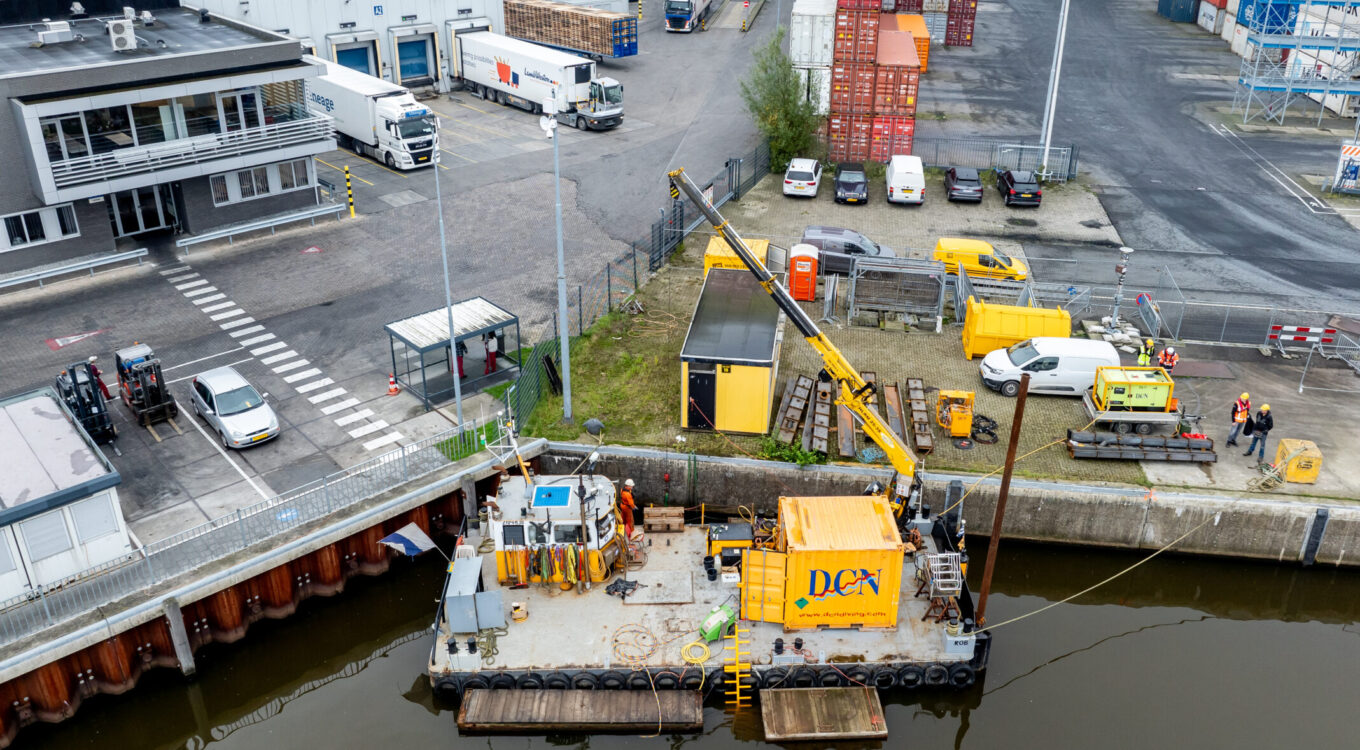

De kade bestaat uit een overkragende betonnen constructie op circa 400 prefab betonnen schoorpalen. In bouwteamverband ontwikkelden we een passende herstelmethode voor het reinigen, inspecteren en versterken van deze palen. In totaal zijn 169 palen grondig gereinigd, boven en onder water, zodat ze zorgvuldig konden worden beoordeeld en waar nodig hersteld volgens BRL3201.
Beschadigd beton is verwijderd en opnieuw opgebouwd met hoogwaardige reparatiemortel. Voor 14 zwaar beschadigde palen onder water ontwierpen en produceerden we in onze eigen staalwerkplaats stalen casings op maat. Deze zijn door duikers gemonteerd en afgegrout, waardoor de palen duurzaam zijn versterkt. Daarnaast plaatsten we zes scharnierende roosterconstructies in het voorhangschort, volledig in-house ontworpen en geproduceerd.
Werken in een besloten ruimte
De werkzaamheden vonden plaats onder de kade, met een werkhoogte van slechts circa 1,10 meter. Dat vroeg om slimme oplossingen. We ontwikkelden aangepaste werkbakken om veilig en volgens VCA-normen te kunnen werken. Ook de voegen tussen de kademoten zijn gereinigd met hogedruk en hersteld met een passende voegvulling. Tijdens het hele project bleef de loswal operationeel. Door goede afstemming met Essers en de havendienst konden overslagactiviteiten doorgaan zonder verstoring.
Na afronding is een uitgebreid opleverdossier opgesteld, inclusief As-Built tekeningen en vastgelegde inspectieresultaten, ook onder water. Zo beschikt de opdrachtgever over een compleet en transparant overzicht van de uitgevoerde werkzaamheden.
Realisatie
- Reinigen en inspecteren van 169 betonnen schoorpalen (boven en onder water)
- Constructief herstel van circa 1.100 m² betonoppervlak volgens BRL3201
- Ontwerpen, berekenen en produceren van 14 stalen casings (in eigen beheer)
- Onderwater montage en afgrouten van casings door duikteam
- Plaatsen van 6 scharnierende, thermisch verzinkte roosterconstructies
- Reinigen en herstellen van dilatatievoegen met hogedruktechniek
- Ontwikkelen van aangepaste werkbakken voor veilig werken in beperkte ruimte
- Opstellen volledig opleverdossier en As-Built tekeningen
